制造业PLM系统集成CAD看图，这7个场景让你的图纸管理效率翻倍

2026-07-13 111 CAD看图集成

在制造业数字化转型中，PLM（产品生命周期管理）系统是核心的数据管理平台，而 CAD 图纸则是产品数据流转的“血液”。然而，很多企业在 PLM 系统中看图时，经常面临这些痛点：

设计师用专业 CAD 软件画图，但采购、生产、质检等非设计人员无法在 CAD 内直接查看，只能打印蓝图或转 PDF，费时费力；
图纸版本混乱，变更后底稿没更新，造成现场返工；
上下游协作困难，审批圈注只能靠电话、拍照、邮件沟通，信息易丢失；
图纸外泄风险高，发给供应商的图纸无法追溯。

浩辰CAD看图王企业 SDK，就是为解决这些问题而生的。它是基于浩辰软件自主 CAD 内核的在线看图组件，无需安装任何插件，可无缝集成到 PLM、MES、QMS、CRM等各类系统中。今天我们重点聊聊它与 PLM系统集成的 7 个典型应用场景。

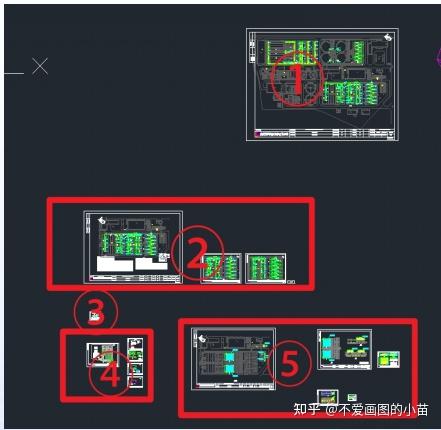

场景一：图纸自动拆分，解放工程师双手

在 PLM 中，设计师上传的 CAD 图纸通常是包含总图与多张子图的复杂文件。以往需要人工手动拆分，耗时且易出错。

集成方案：通过调用浩辰CAD看图王 SDK 的图纸解析服务，在服务器端自动完成总图与子图的智能拆分，并在 PLM 中形成结构化管理，无需人工干预。

案例：某汽车零部件企业集成后，拆分准确率提升至 99%，每张图纸处理时间从 5 分钟压缩到 10 秒，工程师可以更专注于研发设计。

场景二：图纸版本对比，变更一目了然

图纸变更时，PLM 中保存了多个历史版本，但肉眼很难快速找出哪处做了修改。

集成方案：调用浩辰CAD看图王 SDK 的图纸对比功能，系统自动以不同高亮颜色标识图纸修改的部分，无修改区域显示为灰色。变更位置一目了然，审核人员无需逐行核对。

价值：减少因版本遗漏导致的现场返工，审核效率提升约 60%。

场景三：自动叠图，子图叠加快速定位

拆分后的图纸形成了结构树，但实践中经常需要将某几张子图叠加显示，查看相互位置关系。

集成方案：在 PLM 中通过调用浩辰CAD看图王 SDK 的叠图功能，任意选择子图叠加至同一视口，可自由定位、隐藏、高亮任意图纸。叠图结果还能导出为独立的 CAD 文件用于归档。
应用：在复杂装备的装配设计中，快速对比不同子系统的装配关系，提前发现干涉问题。

场景四：2D/3D 图纸可视化预览，无需下载

PLM 中管理的图纸既有二维 DWG，也有三维模型。传统方式下，非设计人员查看必须下载对应的专业软件。

集成方案：集成浩辰CAD看图王 SDK 后，直接在 PLM 网页或移动端实现文件在线预览，无需安装任何 CAD 客户端。2D 图纸支持放大、缩小、图层查看；3D 模型支持旋转、爆炸、剖切、结构树浏览，并支持防篡改水印显示。
价值：生产、采购、质检人员可直接在线查看，降低软件采购成本，避免图纸因安装驱动而泄露。

场景五：多端审图批注，沟通零距离

图纸形成后需要多方审核：设计、工艺、制造、质量部门经常不在同一地点。

集成方案：在 PLM 的网页端和移动端集成浩辰CAD看图王 SDK 的批注功能，审核人员可对图纸进行文字、语音、照片圈点批注，并自动通知设计人员。设计人员接收后，可将批注转为实体修改，更新版本重新发布。

案例：某工程制造企业使用后，跨部门图纸审核周期从 3 天缩短至半天，沟通误解率降低 80%。

场景六：自动更新签名，审批流程自动化

当图纸完成审批流程后，图签区的“审核、校对、批准”等栏目需要手动填写，效率低还容易出错。
集成方案：浩辰CAD看图王 SDK 可智能识别图签区域的文字位置，在流程走完后自动读取审批数据，替换/更新校审人员信息并写入图纸，完成自动化签审。

价值：每年节省大量人工核对签审的时间，杜绝漏签、错签。

场景七：图纸保密分发，只可查看不可下载

向外协供应商分享图纸时，最怕图纸外泄，造成巨大的知识产权风险。
集成方案：PLM系统集成 SDK 后，在供应商查看图纸时强制增加身份水印（包含查看时间、人员信息），并限制下载、截屏、打印功能，只能在线查看。
案例：某航天制造企业通过此功能，在数百家供应商协作中实现图纸零泄露，顺利通过央企安全合规审核。
