木工师傅现场下料总出错？ 这5个CAD看图神技让他返工率直降80%！

在建筑工程施工一线，木工师傅带着一摞卷边发皱的纸质图纸，蹲在工地角落反复比对尺寸的画面，几乎每天都在上演。放错一块板、量错一个节点，轻则耽误工期，重则整批木料报废。今天，我们就用一位真实木工师傅的亲身经历，聊聊浩辰CAD看图王手机版如何让"现场下料与节点核对"这件事，变得又快又准！

一、故事背景：张师傅的糟心下午

张师傅在工地负责木工现场下料和节点核对。这天下午，他按照纸质图纸裁了20块异形板，信心满满的抬到现场安装——结果傻眼了：其中8块尺寸差了3-5mm，根本装不上！原因是现场光线差、纸质图纸卷边模糊，他看错了标注，而且卷尺反复测量容易记混。这 afternoon，返工率接近40%，材料损失不说，工期还拖了一天。

张师傅的遭遇，不是个案。在建筑工程施工场景中，木工现场下料和节点核对，长期面临着三大痛点：

1、纸质图纸不便携带

A1、A0的图纸又大又沉，现场风吹日晒容易卷边、弄脏，装包里怕折，拿手上怕湿。想看个细节，图纸摊在地上也铺不平。

2、现场尺寸核对易出错

卷尺量、眼睛看、脑子记、手抄录——这个"人肉测量链"只要一环出错，整块料就废了。异形节点处，图纸标注密密麻麻，纸质图纸分辨率有限，极易看错小数点。

3、返工率高，工期和成本都扛不住

一次下料出错，轻则几块板报废，重则整批龙骨返工。木工现场的高返工率，往往是工期延误和预算超支的"隐形杀手"。

"以前我最怕的项目经理就是，拿着手机给我发微信说'张师傅，这个节点改一下'，然后发过来一张CAD图。我没电脑，图纸又是dwg格式的，根本打不开！"

二、浩辰CAD看图王神技：让手机秒变"现场施工图审室"

浩辰CAD看图王手机版的核心思路非常简单：把CAD图纸装进手机，让木工师傅像刷短视频一样看图、量图、核图。不需要电脑、不需要打印、不需要扛卷尺和计算器的组合，一部手机就能搞定现场下料和节点核对。

具体来说，针对木工施工现场的这些痛点，浩辰CAD看图王手机版提供了四大类、十余项核心功能，我们挑出最实用的5个"神技"：

神技1：超大图纸秒开，不挑手机不挑图

二维图纸极速打开（含大尺寸、高复杂度）

现场的项目图纸动辄几十MB、甚至上百MB，图层复杂、线条密集。浩辰CAD看图王手机版采用自研图纸解析引擎，大尺寸、高复杂度的2D图纸秒级加载，打开速度不输给电脑端。不用等"转圈圈"，张师傅掏出手机就能立刻进入看图状态。

神技2：平移放缩全图预览，手指比卷尺更精准

视口操作（平移、放缩、全图预览）

双指捏合放缩、单指滑动平移——操作逻辑和手机相册完全一致。想看一个复杂的节点详图？双指放大到看清每一根标注线；想回到整体布局？双击全图预览。再也不用把图纸摊在地上、弯腰跪地找节点了。

神技3：一键测量距离/面积/角度，数据直接"读出来"

距离 / 面积 / 角度测量

这是木工现场最实用的功能，没有之一。手指在屏幕上点两点，距离自动算；圈一个区域，面积自动出；量一个夹角，度数直接读。再也不用人眼"估"、脑子"算"、本子"记"了，下料尺寸直接从图纸里精准提取，返工率想不高降都难。

现场技巧：测量异形节点时，可以先用"放大镜"功能把细节放大到全屏，再逐点测量，精度远超肉眼在纸质图纸上的判断。

神技4：户外强光也清晰，黑白模式专治"看不清"

强光模式（户外黑白显示）

施工现场光线复杂，烈日下手机屏幕反光、阴影处图纸又看不清。浩辰CAD看图王独家的"强光模式"，将彩色图纸一键转为高对比度黑白显示，在户外强光下线条依然清晰锐利。张师傅说："以前大太阳底下看图纸，眼睛都要看瞎了，现在黑白一调，线条跟刻上去的一样。"

神技5：文字查找+放大镜，再也不会看错标注

文字查找与替换 + 放大镜

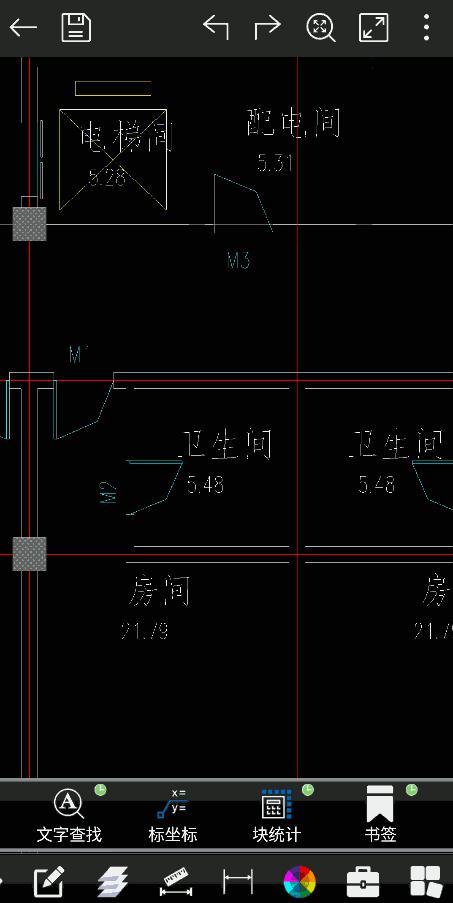

图纸上几十个节点编号，手工翻找容易看花眼。用"文字查找"功能，例如查找卫生间位置，图纸自动定位到该位置，配合"放大镜"局部放大，标注文字、尺寸、材料信息一目了然。张师傅再没把"1200mm"看成"120mm"了。

更多实用工具

云图存取

图纸上传云端，换手机也能随时查看。离线模式下已下载的图纸照样能看能测，工地没网也不怕。

云存储与协同

图纸一键分享到微信/QQ，项目经理改完图直接发过来，张师傅手机端同步打开，沟通零时差。

三、用了浩辰CAD看图王，张师傅变了！

张师傅现在每天上工，手机里只装一个浩辰CAD看图王。项目经理发的dwg图纸，微信点开直接用CAD看图王打开，尺寸一量、节点一核、下料单一记，整套流程行云流水。

使用前后对比

• 图纸携带：
• 从"扛一摞A1图纸+卷尺+计算器" → "一部手机放口袋"
• 尺寸获取：
• 从"卷尺量+人眼读+手写记" → "屏幕点两点，数据自动出"
• 节点核对：
• 从"图纸摊地上、弯腰跪地找" → "文字查找秒定位，放大镜看清细节"
• 户外看图：
• 从"烈日反光看不清、阴影处模糊" → "强光黑白模式，线条清晰如刻"
• 返工率：
• 从"频繁出错、40%返工率" → "精准测量、返工率显著降低"
• 图纸接收：
• 从"电脑打不开dwg，只能打印纸质" → "手机秒开dwg，项目群直接收图"

张师傅笑着说："以前最怕的'改图'，现在反而是最不怕的。项目经理发过来，我手机一打开，改哪儿、怎么改、尺寸多少，清清楚楚。放料之前再核对一遍，基本上不会出现错了。"

四、为什么工地需要CAD看图手机版？

建筑工程施工现场，是一个"没桌子、没网络、没电脑"的"三无"环境。纸质图纸在工地的生命周期——打印、运输、摊开、弄脏、卷边、重打——本身就是一个高成本、高失误率的流程。

浩辰CAD看图王手机版的核心价值，在于把CAD图纸从"办公室专属"变成"工地随手可用"：不需要专业硬件，不需要学习成本，操作逻辑和刷手机一样自然。对于木工现场下料和节点核对这类"尺寸精度决定成败"的场景，更是如此。

一句话总结：如果你也在工地上被纸质图纸困扰过、被尺寸核对折磨过、被返工返到怀疑人生过——试试把图纸装进手机。浩辰CAD看图王，可能是你工地上最不该省的那一款工具。
