如何在手机上绘制CAD虚线？

在CAD（计算机辅助设计）中，虚线通常用于表示隐藏线、中心线或其他非实体的线条。在浩辰CAD看图王手机版的日常使用中，用户常需要在现场勘测、施工指导或修改图纸时插入虚线。以往手机版仅支持实线绘制，但随着功能升级，用户现已能直接插入多种虚线线型。

以及有的用户问添加的是虚线，怎么看图时变成了实线？接下来和大家分享一下相关功能。

一、CAD中“虚线”使用场景

1、现场勘测标注

在工地检查时，用虚线标注墙体内部的电线、水管走向，与实体结构区分；

2、设计图纸审核或者修改

审核图纸时，用虚线标记需修改区域，配合「批注」功能添加文字说明。输入现场反馈内容，协作更高效。

3、工程进度区分

用不同的虚线来区分已完成/待施工区域，使工作更加明了。

二、“虚线”添加流程

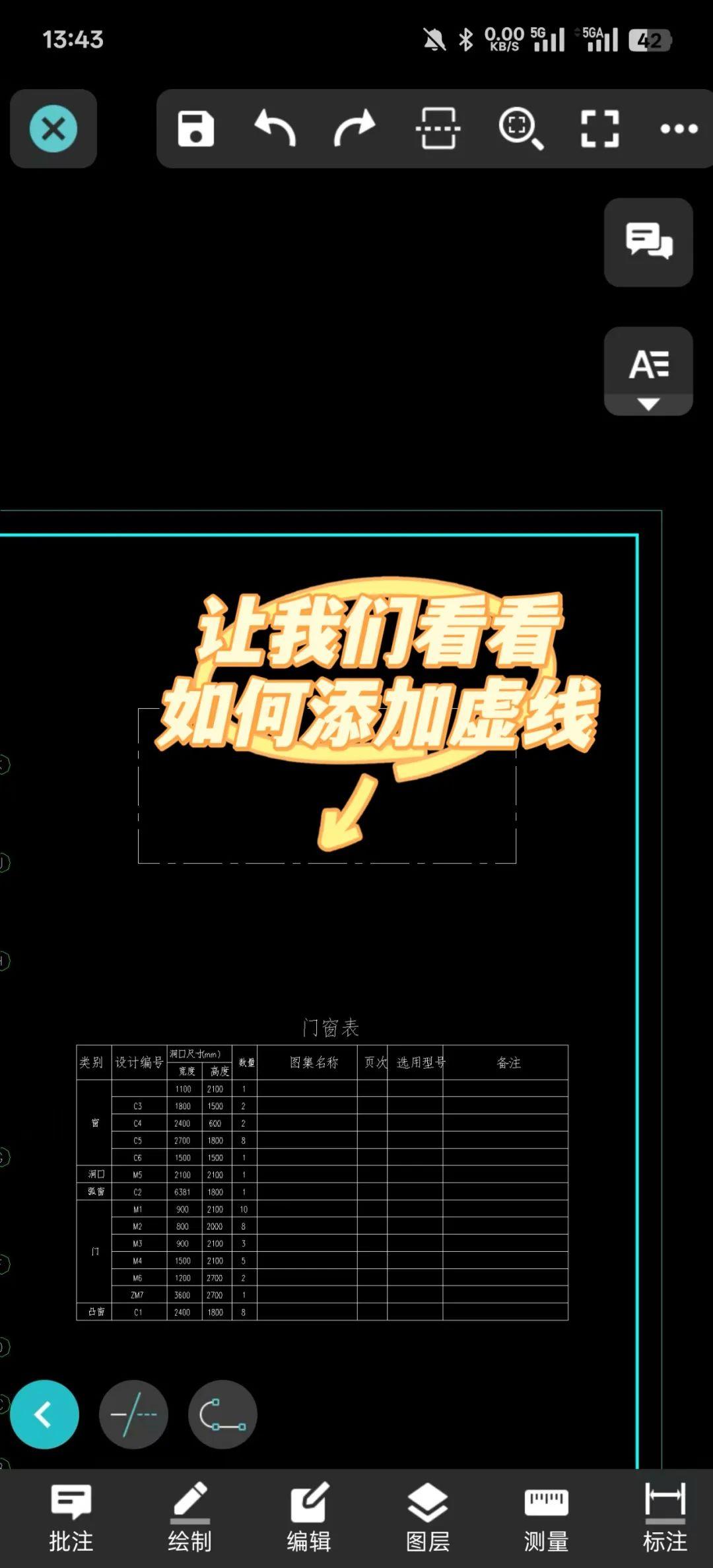

1、打开浩辰CAD看图王手机版，导入或新建图纸后，点击右上角“...”三个点按钮，点击「设置」按钮，找到「线型设置」；

2、点击后会弹出线型列表，找到合适的「线型」，若默认列表中没有虚线，可以点击右上角“+”加号按钮，几十种线型可供选择；

3、选择绘图工具（如直线、多段线），在图纸上绘制线段，此时线条将自动绘制成虚线样式。

以及解答一下大家问的虚线为何显示为实线？

若绘制后虚线显示为实线，可能是线型比例过小或过大。解决方法：在「线型设置」栏找到比例设置，根据图纸比例调整数值（例如从1调整为10），直至虚线间隔合理。

浩辰CAD看图王手机版的虚线功能，极大地提升了移动端绘图的灵活性。通过合理加载线型、调整比例及结合场景化应用，用户可在户外勘测、协同设计等场景中高效完成专业标注。
