CAD制图过程中，设计师有时需要根据指定点来批量插入相同的CAD图块，如机械设计中批量插入螺栓、螺母等图块。浩辰CAD提供了高效方法，可以协助设计师批量插入CAD图块，且避免因手动操作误差所导致的不一致，快来试试吧！
点击浩辰CAD软件的菜单栏【工具】—【数据提取】。勾选【创建新数据提取】，并点击【下一页】，设置数据保存位置。

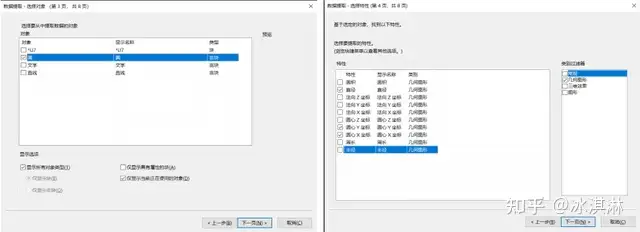

勾选需要提取的对象，选择几何图形，勾选【直径】，X坐标，Y坐标，完成后点击【下一页】。

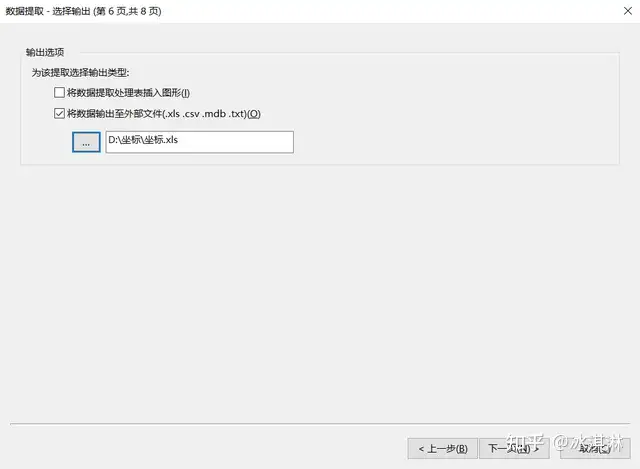

选择将数据输出至外部文件，选择保存位置，即可完成。

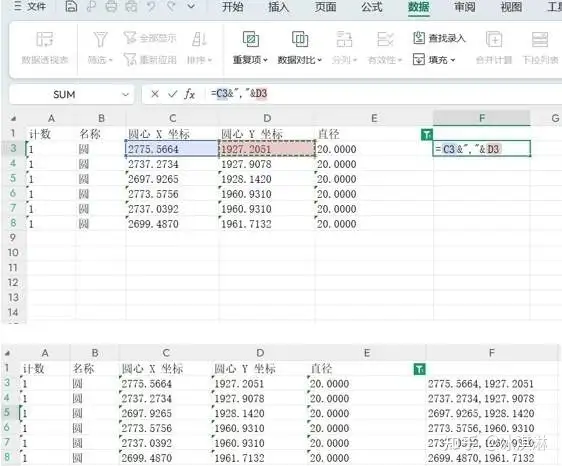

在EXCEL中筛选出需要的对象，将单元格处理成X，Y坐标。

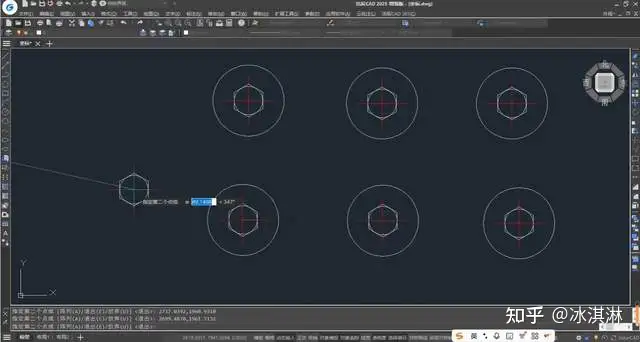

输入复制命令【CO】，选中需要批量插入坐标点的图形，复制模式选择多个。制定好图形基点。在EXCEL中复制好坐标，在命令行里粘贴即可批量完成。
上述的CAD批量给坐标点插入特定图块方法，你学会了嘛？通过该方法，设计师可以一次性在多个指定坐标点插入相同的图块，避免逐个手动插入的繁琐过程，大幅节省时间。
