您是否也遇到过这样的场景：在客户家中沟通方案，或在工地上发现尺寸问题，虽然脑海中有完美的构思，却因为身边没有电脑，只能手绘草图，尺寸难以把控，沟通效率有点低。
之前和大家分享了很多浩辰CAD看图王的看图功能，但其实它的绘图能力也一样强大！不仅支持随时随地修改CAD图纸，还能直接用手机绘制CAD图形，无须安装多款软件，现场就能实现精准设计与快速出图。
接下来小编将以绘制一个电视柜为例，展示如何在几分钟内用手机完成一份带精确尺寸的专业草图，让您可以现场就能直接沟通。
1、现场即时设计，告别“我回去改”
场景：在客户家或工地上，沟通电视柜款式和尺寸。你可以边说边画，当场确认，避免事后因理解偏差造成的反复修改，极大提升成交率和客户满意度。
2、灵感随手记录，替代纸质草图
场景：突然有了灵感，或在建材市场看到心仪的款式。直接用手机画出带精确尺寸的电子草图，比拍照片或手画草稿更清晰，方便后续下单或定制。
3、轻量便捷审查与修改
场景：收到设计师发来的电视柜图纸文件。你无需打开电脑，用手机就能打开、查看、进行简单的尺寸测量和标注，甚至对局部进行微调修改，快速反馈。
核心思路：使用【矩形】画轮廓，【偏移】命令生成厚度，【直线】和【修剪】命令完善细节。
第一步：准备与设置
1、打开浩辰CAD看图王APP，点击右下角“+”号，新建一个空白图纸。
2、(强烈建议) 点击底部工具栏的“图层”图标，新建一个图层并命名为“电视柜”，将其设为当前图层，这样方便管理。
第二步：绘制主体轮廓
1、画外框：点击底部工具栏的【绘制---多段线】命令。
2、在屏幕上点选起点，然后通过底部命令输入框输入精确尺寸。

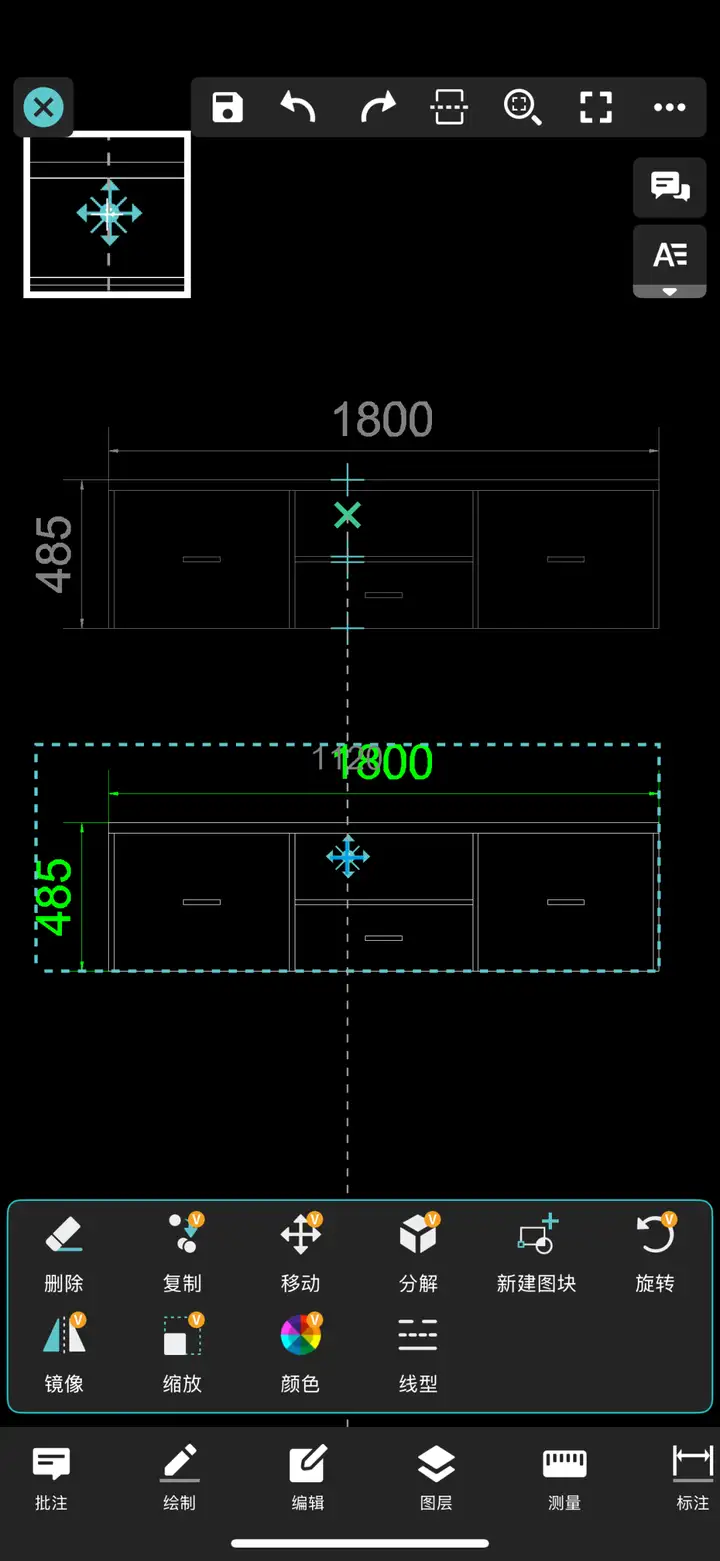

例如：输入 @1800,0 (回车) 画一条X米长的水平线，继续输入 @0,485 (回车) 画一条X米高的竖直线。如此反复，绘制一个比如1800x485的矩形轮廓。
3、生成厚度：点击【编辑】菜单中的【偏移】命令，输入偏移距离（如柜体厚度 18），点击刚才画的多段线，再在内侧点击一下，生成柜体的内壁线。
第三步：添加内部结构（如隔板、抽屉）
1、使用【直线】命令，结合长按屏幕呼出的精确捕捉功能，捕捉到侧边的中点，画一条水平线作为隔板；
2、使用【偏移】命令，将这条隔板线向上或向下偏移，快速生成抽屉的分隔线；
3、使用【修剪】命令，剪掉被抽屉挡住的多余线段，让图形变得清晰。
第四步：标注与检查
1、使用顶部工具栏的【测量】-【测距离】功能，检查你的绘制尺寸是否正确；
2、使用【标注】工具，为电视柜的关键尺寸加上标注等。
最后别忘了点击左上角的保存按钮。
总结一下：用手机画图的核心优势是 “即时性” 和 “便携性”。可以让你在任何地方任何时间都能进行修改/绘制等工作。现在，就打开手机里的浩辰CAD看图王APP，尝试画一个简单的电视柜吧！
