三维模型爆炸是什么？如何实现三维爆炸？

“三维模型爆炸”（Exploded View of 3D Model，也常简称 “爆炸图”）是一种三维设计与展示技术，核心是将原本组装为整体的三维模型，按照其真实的装配逻辑或结构关系，沿特定方向（如轴向、径向）“拆解” 并分散排列，同时保持各部件的相对位置关联性，让观察者能清晰看到模型的内部结构、零部件组成及装配顺序。

它并非字面意义上的 “模型损坏”，而是一种可视化分析与沟通工具，广泛应用于工业设计、机械工程、产品展示等领域，核心价值是解决 “整体模型无法直观呈现内部细节” 的问题。

一、核心作用：为什么需要 “爆炸图”？

爆炸图的本质是通过 “拆解可视化”，降低复杂模型的理解成本，主要用于以下场景：

1. 展示内部结构：对于外壳包裹内部零件的模型（如手机、汽车发动机、家电），爆炸图能直接 “揭开” 外壳，暴露内部隐藏的零部件（如电路板、齿轮、螺丝），避免传统整体视图的视觉遮挡。
2. 明确装配关系：通过各部件的 “拆解路径”（如螺丝沿轴向拉出、卡扣沿径向分离），直观呈现零件间的装配顺序（先装哪个、后装哪个）和连接方式（螺纹连接、过盈配合、卡扣固定等），常用于生产装配指导书（SOP）。
3. 辅助设计与检修：在产品设计阶段，工程师可通过爆炸图检查零件是否存在干涉（如两个零件装配后是否碰撞）；在维修场景中，维修人员能通过爆炸图快速定位需拆卸的部件（如电脑拆解更换硬盘的步骤）。
4. 优化产品展示：在产品宣传、教学演示中，爆炸图能让非专业观众（如消费者、学生）快速理解产品的复杂构成（如无人机的电机、电池、云台如何组合），比文字描述更直观。

二、制作逻辑：爆炸图的 “拆解规则”

爆炸图并非随意拆分，需遵循模型的实际结构逻辑，否则会失去参考价值，核心制作原则包括：

1. 按装配逻辑拆解：拆解顺序与真实装配顺序相反（如装配时先装 “底座”，再装 “支架”，爆炸图则先拆 “支架”，再拆 “底座”），确保每个部件的拆分方向符合其真实拆卸路径（如螺栓只能沿轴线方向拆卸，不能横向拉扯）。
2. 保持相对位置：各部件分散后，仍需保留原有的空间关联性（如 “螺丝” 仍对应其 “螺孔” 的延长线方向，“齿轮” 仍靠近其啮合的 “轴”），避免因过度分散导致观察者无法对应 “零件属于哪个位置”。
3. 控制拆解距离：部件间的分散距离需适中 —— 过近会仍有遮挡，过远则失去 “同属一个整体” 的关联性，通常以 “能清晰看到每个部件轮廓且不重叠” 为标准。

三、常见应用领域

爆炸图因 “直观展示结构” 的优势，被广泛用于需要清晰呈现 “内部构成” 的场景：

• 机械工程：展示机床、发动机、减速器等复杂机械的齿轮、轴承、传动轴等内部零件，用于装配培训、故障排查。
• 工业设计：家电（冰箱、洗衣机）、电子产品（手机、笔记本电脑）的设计方案汇报，让客户或团队快速理解产品结构。
• 汽车 / 航空航天：汽车底盘、发动机舱、飞机零部件的维修手册，指导维修人员精准拆卸和安装。
• 教学与科普：在机械原理、产品设计等课程中，用爆炸图演示 “零件如何组成整体”，降低学生理解难度。
• 电商展示：部分组装类产品（如家具、健身器材）的详情页，用爆炸图展示 “配件清单” 和 “组装步骤”，提升用户体验。

四、制作工具

制作三维模型爆炸图，需依赖专业的三维设计软件，不同软件的操作逻辑略有差异，但核心都是 “基于装配关系设置拆解路径”：

• 工业级软件：SolidWorks（最常用，自带 “爆炸视图” 功能，操作便捷）、AutoCAD 3D、UG（Unigraphics）、CATIA（常用于汽车、航空领域）。

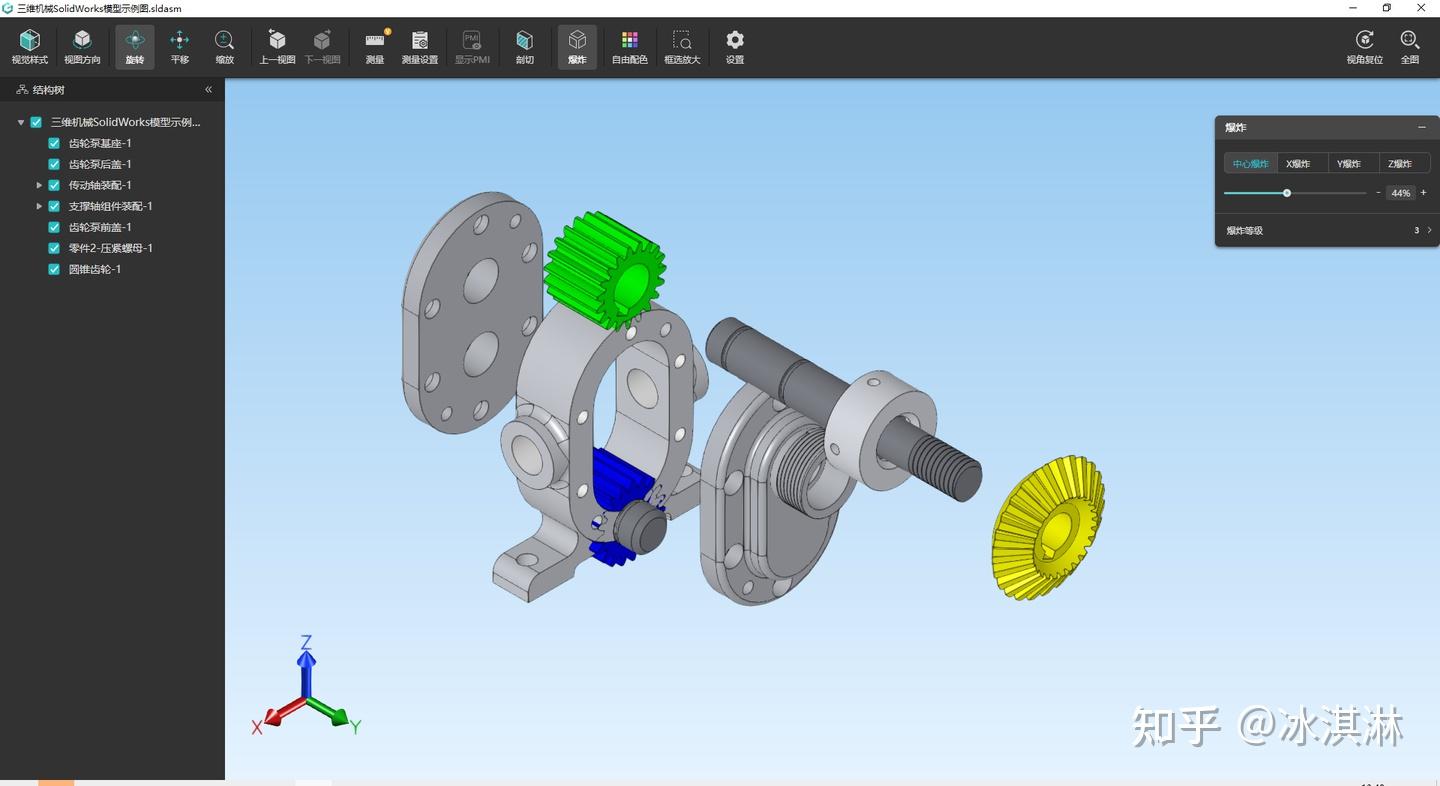

• 轻量化工具：浩辰CAD看图王（手机端和电脑端均可实现三维模型的爆炸，操作方便简单）。

总结

“三维模型爆炸” 不是模型的 “损坏”，而是一种结构化的可视化工具—— 通过 “有序拆解、保留关联” 的方式，将复杂模型的内部结构、零件关系直观呈现，本质是为了 “降低理解成本”，服务于设计、生产、维修、教学等多个环节。
