在电脑上用CAD插图块轻而易举，但到了手机上就犯难？更让人头疼的是，明明提示插入成功，图块却“神秘消失”了？
别急！浩辰CAD看图王手机版的【插入图块】功能，可以快速帮您解决此类问题。以及帮助大家罗列此功能常见应用场景，并针对“插入后不显示”问题，提供简明排查步骤，助您快速解疑。
（一）CAD插入图块功能常见使用场景
1、现场施工与勘测标注
场景：师傅在工地查看图纸时，发现某处需要增加一个消防栓或插座。
操作：无需返回办公室打开电脑，直接在手机上调出标准的“消防栓”或“插座”图块，插入到图纸的相应位置，并做简单备注。现场问题即刻记录，信息传递零延迟。
2、室内设计与布局规划
场景：设计师在与客户沟通时，需要快速展示不同的家具布局方案。
操作：提前将沙发、床、桌椅等家具做成图块库。沟通时，直接将这些图块插入到户型图中，实时移动、旋转，快速拼凑出多种方案，直观高效。
3、机械装配与方案评审
场景：在评审一个机械装配图时，需要提议增加一个标准件，如螺丝、轴承。
操作：操作员可以从手机中插入已有的标准件图块，放置到装配间隙中，可以迅速评估方案的可行性与干涉情况。
（二）CAD插入图块功能操作流程

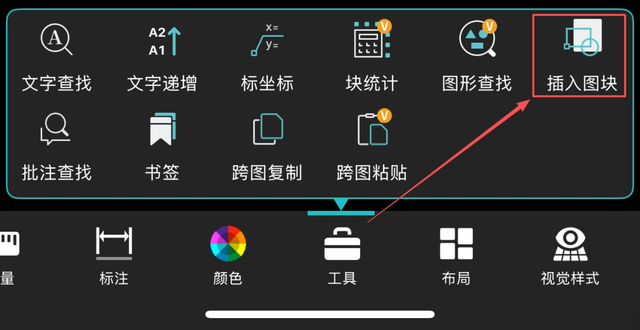

1、打开浩辰CAD看图王APP，点击工具箱里面的【插入图块】功能；

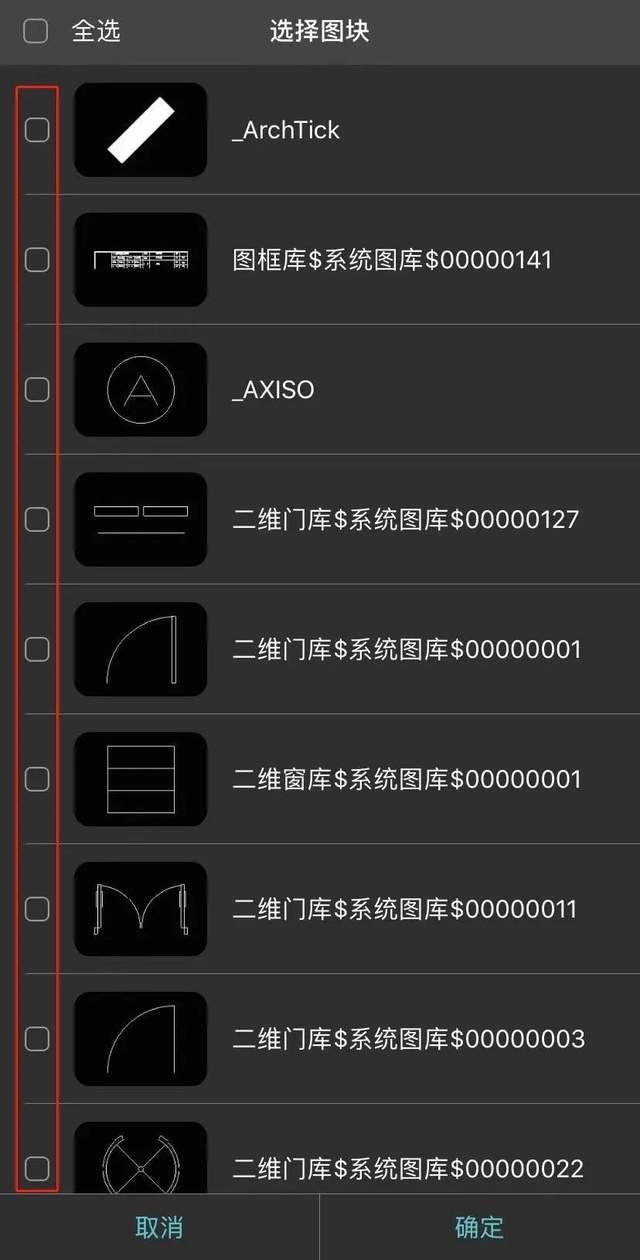

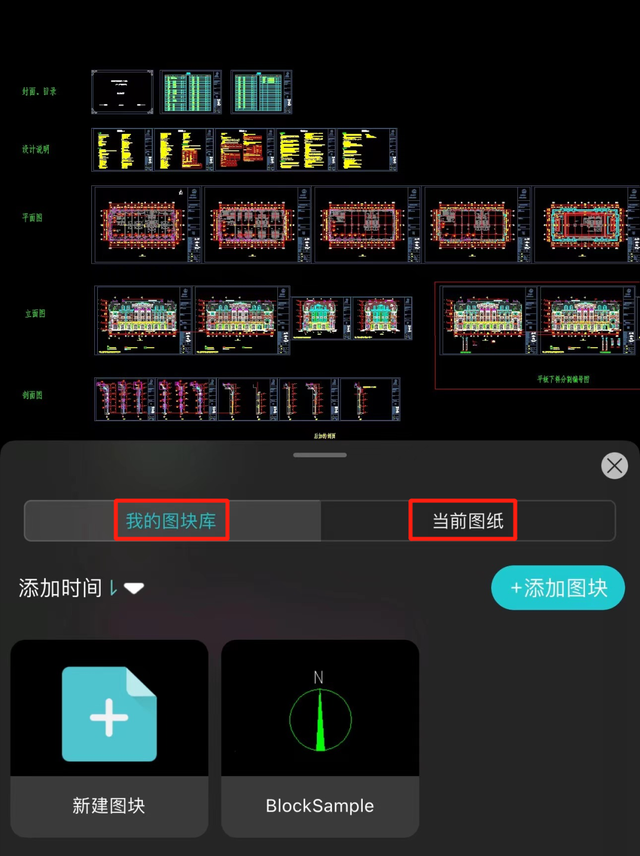

2、打开【插入图块】后，可以看到两个选择：“我的图块库”和“当前图纸”，再点击【添加图块】，可看到当前图纸中所有图块；
3、再点击【+添加图块】按钮，然后按照需要将图块添加到我的图块库里面；
4、然后在图纸上点击需要插入的位置，下方可以设置图块的比例及角度，确定后即可插入到图纸里面。

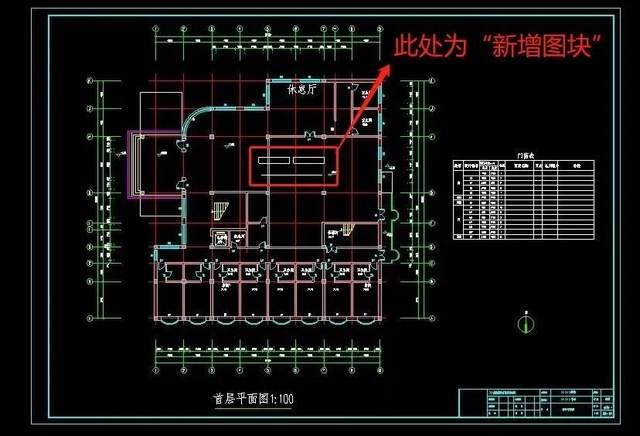

注：但是有朋友问，为什么按照正确操作插入图块，但图纸上不显示新插入的图块？

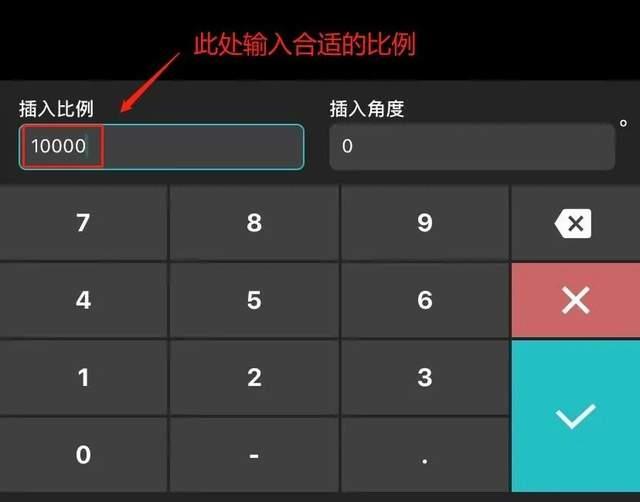

常见原因：可能是大家插入的图块太小，导致看不到，显示成一个点，所以大家插入图块的时候记得根据图纸大小，将比例改大一些就可以啦✌️！
以上就是CAD插入图块的操作方法啦，还不快来体验一下。
